A linha de produtos STD-7100 é a solução eficiente para supervisão, controle e automação de subestações de energia e telecomunicações. Com a mesma confiabilidade e precisão de informações da UTR STD-7100 foram desenvolvidos equipamentos mais compactos e versáteis apresentados abaixo:
Fornece uma indicação rápida de ocorrências para operadores na subestação. Cada painel de sinaliza 32 alarmes e possui portas de comunicação para envio
de eventos.
UCD é um equipamento compacto que reúne as principais funções da UTR. Desenvolvido a partir do projeto da UTR, esta utiliza o mesmo conjunto de softwares de configuração e monitoramento.
As suas principais características são:
– Atua como concentrador de dados, aquisitando informações via canais de comunicação de inúmeros IEDs e realiza o registro de eventos (SOE);
– Configurações possíveis do equipamento:UCD 200 → até 64 entradas / 32 saídas digitais / analógicas; UCD 300 → até 128 entradas / 64 saídas digitais / analógicas; UCD 400 → até 256 pontos digitais / analógicas.
– Protocolos de comunicação: Total compatibilidade com protocolos de automação e controle de subestações, como GOOSE, SPABUS, PCD-5000, RP570, SNMP, IEC 61850, DNP 3.0 e MODBUS.- Atua como Gateway. Pode se comunicar com até 8 IHMs/Supervisórios;
– Executa comandos via saídas digitais.
– Execução de lógicas para automatismo e intertravamento;

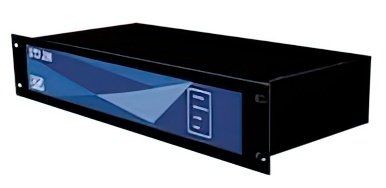

É um Relógio Sincronizado por Satélite compacto para sistemas que necessitem de uma fonte de sincronismo. Montado em gabinete de 8” ou 19” de fácil instalação e configuração.
STD 600 – Solução de Automação para Subestações de Energia e Telecomunicações
A STD 600 é um dispositivo projetado para coleta de dados e supervisão de estações em sistemas de energia elétrica e telecomunicações. Ideal para subestações de média, alta e extra-alta tensão, oferece flexibilidade, confiabilidade e alta disponibilidade.
Características principais:
• Expansibilidade: Suporta CPU, CBO e até 12 cartões de E/S digitais, configurando até 384 pontos em um único gabinete.
• Redundância de fontes: Garante maior confiabilidade com fontes de alimentação redundantes.
• Manutenção simplificada: Módulos de E/S substituíveis “à quente”, permitindo manutenção rápida sem interrupção do sistema.
• Conectividade: Portas Ethernet (RJ45), RS-232 e RS-485, com suporte a diversos protocolos, como DNP3.0, IEC 870-5-x, IEC 61850, MODBUS, IEC870-5-101, IEC870-5-103, IEC870-5-104 e mais.
• Protocolos de comunicação: Total compatibilidade com protocolos de automação e controle de subestações, como GOOSE, SPABUS, PCD-5000, RP570 SNMP, entre outros.
Gabinete de 19” e com 6U de altura (STD 600)
Com sua configuração flexível, a STD 600 é a escolha econômica e eficiente para garantir o controle e a automação de sistemas elétricos e telecomunicações, assegurando a operação segura e otimizada das suas instalações.
Este é um software SCADA avançado e totalmente integrado, desenvolvido para a criação de Interfaces Homem-Máquina (HMI), sistemas de Supervisão, Controle e Aquisição de Dados (SCADA), além de aplicações de instrumentação e controle embarcado.
A plataforma permite a monitoração e gestão eficientes de processos industriais, oferecendo funcionalidades de coleta de dados em tempo real, automação de processos e supervisão remota, garantindo a máxima performance e segurança dos sistemas controlados.

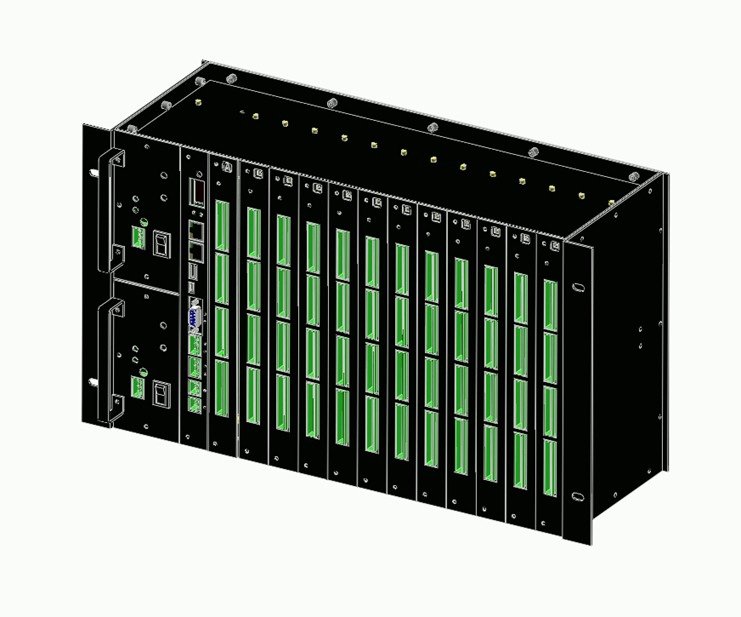

A UTR possui arquitetura modular. É montada em painel 19″ com altura de 44U.
2 - Sub-bastidores
